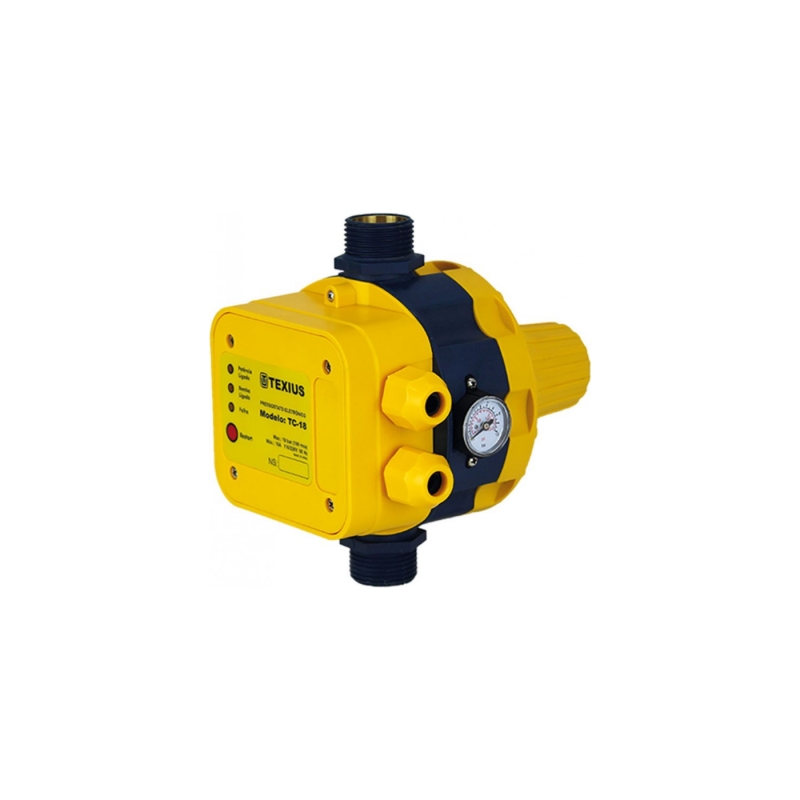

Pressostato Texius TC-18R (Restrição de Vazão) Bivolt

APLICAÇÃO

Sistema de Acionamento

RECOMENDAÇÕES DE INSTALAÇÃO

• Não instalar pontos de consumo entre a bomba e o pressostato.
• Quando houver pontos de consumo acima do pressostato, o desnível máximo entre eles não deverá exceder a 7 metros.
• Instale um registro na saída do pressostato para testar seu desligamento, este procedimento facilita a descoberta de vazamentos ao longo da rede hidráulica.

CARACTERÍSTICAS TÉCNICAS

• Tensão: 110/220 V
• Frequência: 60 Hz
• Corrente máxima: 10 A
• Pressão máxima interna (na sucção): 100 mca
• Temperatura da água: 5ºC a 80ºC
• Temperatura ambiente (local instalação): 0ºC a 40ºC
• Conexões: 1" BSP Macho
• Pressão de acionamento: 10 mca (setado de fábrica)
• Pressão necessária para desligar: 18 mca (setado de fábrica)

VANTAGENS

• Pressostato Bi-volt - Trabalha em 110 ou 220 V
• Possui parafuso traseiro para regulagem da pressão da mola, o que permite variar a faixa de religa entre 8 e 15 mca. Neste caso, deve-se garantir que a bomba atinja pelo menos 8 mca acima da pressão de religa, conforme exemplo:
 - Pressão de religa de 8 mca = A bomba deve atingir 16 mca
 - Pressão de religa de 15 mca = A bomba deve atingir 23 mca
• Pode ser utilizado em água quente (80°C)
• Possui manômetro incorporado
• Possui proteção contra funcionamento a seco
• Os pontos de consumo podem ficar abaixo, no mesmo nível ou acima da caixa d’água.
• Possui um retardo de desligamento, o que permite a utilização em baixas vazões, evitando assim o tradicional liga e desliga dos pressostatos convencionais.
• O pressostato TC-18R possui uma bucha restritora de vazão para pressurização de água quente após reservatório térmico de baixa pressão.

MODO DE OPERAÇÃO
